|
 詳細介紹
五、活性炭濾芯
該產品采用使用丙綸纖維和無毒，無味高效值的植物活性碳或煤質活性炭裹緊成形作主體，在輔以食用級材料粘合劑，經特殊工藝加工成型，他集吸附，過濾，截獲催化作用于一體，是目前液體、空氣凈化行業中替代散狀活性碳較為理想新型換代產品。
|
5.1 結構特點
•具有較大比表面積，密度均勻，流量穩定，壓力損失小、壽命長。
•可以承受較高的過濾壓力。
•具有深層過濾和表面過濾的雙重特點。
•一個濾芯可替代不同過濾精度的幾個濾芯的多級過濾。
•有很高的濾渣負荷能力。
•吸附能力強，機械強度高，可反沖再生。
•對有機雜質吸附能力強，脫氧，處味，有機溶劑脫色效果好。 |
 |
5.2 主要指標
•外徑：φ20-φ1850mm
•碘吸附值：≥800-1000mg/g
•COD去除濾：58.25%
•使用溫度：-20℃-90℃
•余氧去除率：≥96%
•長度：20-1000mm
•公稱過濾精度：0.5~20µm
•工作壓力：≤0.6MPa
•工作溫度：工業用濾芯為0~70℃,用于水凈化的為0~35℃
•流量(水)10~30L/min (在0.015MPa壓差下以250mm長濾芯測得的流量)
5.3 適用范圍
生活用水的凈化，純水前期過濾，冷卻循環水、鍋爐供水，水凈化處理，食品脫色
化工，醫藥，醫院血液透析室，化學藥液，電鍍
多種酸，堿性溶液，濾劑乳化劑，洗滌過濾
油田修井液及注水過濾
油類，油漆，油墨，感光膠片乳液過濾
六、鈦棒過濾濾芯
多孔鈦棒是鈦棒過濾器的核心組成部分，它以高純鈦為原料配合特殊工藝，經過高溫燒結而成。其結構均勻，分布有大量開口氣孔，具有孔徑易于控制，孔隙率高，孔徑均勻等特點，該過濾元件過濾阻力小，滲透性好，耐高溫，耐腐蝕，使用壽命長，機械強度高，易再生，可適用于各種介質的氣、液體過濾。鈦棒濾芯屬于深層過濾，不僅表面具有過濾作用，而且由于管壁有無數彎曲的孔隙孔道，錯綜迂回，過濾介質顆粒在孔隙中因擴引力－范德華力作用在孔隙上形成“架橋現象”，在鈦棒表面形成一層有間隙的致密濾層，也能起到過濾作用。由于顆粒會在濾芯孔道中發生“架橋”現象，使小于孔道的顆粒能被阻擋住，過濾效率在99％以上。主要應用于液體過濾飲料、食品、釀造工業中除菌過濾；工業酸堿液體過濾，酒精回收等行業各種藥液過濾，大輸液、粉針、水針針劑脫炭過濾、各種氣體蒸汽等過濾。
6.1 技術性能
1、在有機酸、無機酸、有機化合物、堿溶液中具有優良的耐腐蝕性。
2、耐高溫：多孔鈦棒過濾器材最大耐溫為300°C，工作溫度≤230°C。
3、適用介質廣泛：可以在多種介質中進行過濾。工作壓力≤0.4MPa。
4、機械性能良好，堅固、質輕（比重為4.51克/立方厘米）。
5、流量大：在0.15MPa壓力下流量為0.5噸/小時。
壓差低：初始額定壓力：0.03MPa當壓力增至0.6MPa后須再生處理；
效率高：過濾效率為95-99.99%；
壽命長：按正常的使用操作，可使用5年；
6、易于反沖，即再生處理。
6.2 過濾精度
|
1、粗過濾：15-100μm
2、預過濾：5-15μm
3、細過濾：0.2-5μm
鈦棒接口有三種型式：螺紋聯接、222接口、226接口。 |
 |
6.3 適用范圍
1、液體過濾領域：
*電子工業：反滲透水系統、去離子水系統的預過濾；
*食品工業：飲料、釀造酒類、礦泉水等過濾；
*石油化工業：石油產品的終端過濾及化工酸堿液體的過濾，酒精等有機溶劑溶液的回收過濾；
*環境保護及污水處理業；
*醫藥工業：大輸液、針劑、鹽水的除微粒過濾；
*海水淡化：海水轉化為工業用水及生活用水的淡化處理；
2、氣體過濾領域：
*各種空氣壓縮機空氣中雜質油過濾；
*啤酒、制藥、釀造業中無菌空氣過濾；
*航空及運輸業中高壓空氣過濾；
*化纖業中氣體的混合與凈化；
*制藥工業中酸性氣體干法除塵；
*石油工業中氣體過濾及催化氣體過濾；
*環保行業中低溫氣體煙氣除塵；

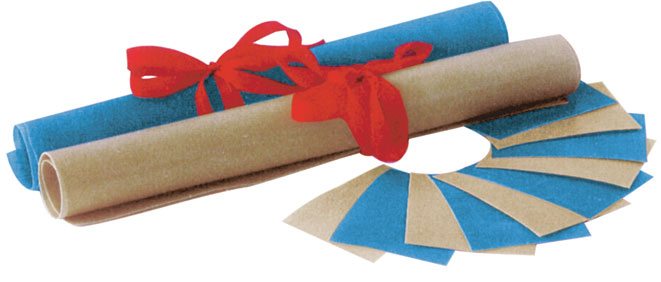

七、聚乙烯異相膜
聚乙烯異相離子交換膜是由苯乙烯磺酸型陽離子交換樹脂、苯乙烯季銨型陰離子交換樹脂以聚乙烯為粘合劑，經混煉拉片，用尼龍網布增強熱壓而成聚乙烯陽離子交換膜（簡稱陽膜）和聚乙烯陰離子交換膜（簡稱陰膜）。
|
7.1 交換原理
聚乙烯異相離子交換膜應平整均勻，無明顯的機械損傷，無脫網軋皺、不允許有影響質量的雜質存在。陽膜外觀為棕黃色，陰膜為蘭色。
陽膜具有強酸性基團R-SO3-構成負電場，帶正電荷的離子易吸收通過。陰膜具有強堿性基團R-SH2N+(CH3)3構成電場，帶負電荷的離子易吸收通過。 |
 |
|
7.2 規格性能
|
品種類型： |
有效面積≥ | |
聚乙烯異相陽離子交換膜,磺酸型 |
800x1600,800x800
400x1600,400x400 | |
聚乙烯異相陰離子交換膜,季銨型 | |
主要物理、化學性能指標如下： | |
試驗項目 |
單位 |
指標 | |
陽膜 |
陰膜 | |
含水率 |
% |
40～55 |
30～45 | |
交換容量（干）≥ |
mol/kg |
2.0 |
1.8 | |
膜面電阻≤ |
Ω·cm2 |
12 |
13 | |
選擇透過率≥ |
% |
90 |
92 | |
水透過率≤ |
ml/h·cm2·MPa |
10 |
10 | |
鹽擴散系數≤ |
mmol Nacl/ （cm2·h·mol/L） |
0.02 |
0.02 | |
爆破強度≥ |
MPa |
0.3 |
0.3 |
|
7.3 用途
聚乙烯異相離子交換膜含有足夠的固定基團和可解離的離子，對各種離子具有一定的選擇性和導電率，廣泛應用于電化學部門中，分離不同類型的離子。例如海水、苦咸水的淡化，溶液的脫鹽濃縮，電解制備無機化合物以及放射性元素的回收提純，鍋爐水的軟化脫鹽，電子、醫藥、化工、食品、煤炭，冶金等工業用水處理。
7.4 使用說明
1、貯運過程中不應受到日曬雨淋及機械損傷，貯存庫房應清潔陰涼，干燥通風。
2、陰離子、陽離子交換膜在裁剪前必須分別在規定的溶液中浸泡24小時，即根據需處理的原水水質分析資料，配制成原水濃度溶液為陽膜浸泡液；配制成相當于電滲析出口淡水濃度為陰膜浸泡液。
3、按隔板尺寸裁剪打孔，膜面積應略小于隔板面積。
由于使用后陽膜稍有收縮性，陰膜仍有膨脹性，故可將在清水中浸泡的膜再作進一步處理：
⑴陰膜可再浸入水質較淡或純水中再收縮；
⑵陽膜浸泡膨脹后再浸入食鹽水中再收縮。
4、酸洗應根據膜面結垢的程度而定，鹽酸濃度不宜超過3%，開始酸洗時如鹽酸消耗較快，須補充鹽酸，直至不再消耗鹽酸為止（約1～2小時）酸洗完畢，用原水沖至出水PH=4～5（約10分鐘）后，可投入運行（淡水、濃水、極水三個系統應及時清洗）。
5、打孔膜應及早裝入電滲器，濕膜應清洗晾干用塑料袋包裝后貯存。
6、電滲析器進水要求：⑴濁度≤0.3ppm ⑵耗氧量<2ppm ⑶游離氯<0.2ppm ⑷含鐵量<0.3ppm ⑸含錳量<0.1ppm ⑹水溫5～40℃ ⑺硬度超過900ppm應要軟化處理 ⑻污染指數SDI<5
八、熔噴液體過濾材料
|
是由聚丙烯超細纖維熱熔粘結在一起，纖維細度為0.5—4um。無任何粘接劑，化學性能穩定，抗拉強度高，無毒無味．耐酸堿。通過熱軋加工后其公稱精度可達0.1um。具體精度高，壓力降小，流量大，使用壽命長，穩定性好等特點。 |
 |
|
8.1 主要技術性能指標
|
公稱精度（um) |
0.1 |
0.22 |
0.45 |
0.85 |
1 |
3 |
5 |
10 |
20 | |
起泡點（MPa) |
0.02 |
0.017 |
0.014 |
0.012 |
0.008 |
0.006 |
0.004 |
0.002 |
0.001 | |
流量（ml/cm2.min) |
25 |
30 |
36 |
45 |
60 |
75 |
90 |
110 |
135 |
注：
1、公稱精度為泡壓法檢測，檢測試劑為無水乙醇。
2、流量為初始水壓為0.1MPa，膜厚0.18mm，原水濁度3NTU檢測條件下的水流量。
3、可根據用戶要求制作各種規格型號的膜過濾材料。 |
8.2 適用范圍
1、適用于制作各種粗、精濾器，折疊式濾芯。
2、適用干飲料、醫藥等行業的板框壓濾機濾膜。
3、適用于涂膜基布，可制作各種精度卷式濾芯。
4、適用于反滲透膜，超濾膜的支撐及預處理最佳材料。
九、熔噴氣體過濾材料
|
是由聚丙烯超細纖維隨機分布粘結在一起，外觀潔白、平整、軟硬適中，材料纖維細度為1~10um,纖維的隨機分布提供了纖維間更多的熱粘合機會，因而使熔噴氣體過濾材料具有更大的比表面積，更高的孔隙率(≥75%)。經過高壓駐極處理后，可大幅提高材料的氣體過濾效率，使產品具有低阻、高效、高容塵等特點。 |
 |
|
9.1 主要技術性能指標
|
型號 |
厚度(mm) |
過濾效率(%) |
阻力（mmH2O) | |
XL-P1 |
0.20-0.25 |
50-98 |
0.15-0.25 | |
XL-P2 |
0.28-0.32 |
99 |
0.25-0.35 | |
XL-P3 |
0.30-0.38 |
99.9 |
0.4-0.5 | |
XL-P4 |
0.35-0.45 |
99.99 |
0.6-0.8 | |
XL-P5 |
0.42-0.50 |
99.999 |
1.0-1.3 | |
XL-P6 |
0.45-0.60 |
99.9999 |
1.5-1.8 | |
XL-PS1 |
3 |
90-98 |
0.2-0.3 | |
XL-PS2 |
4 |
99 |
0.3-0.4 | |
XL-PS3 |
5 |
99.9 |
0.5-0.7 |
注：
1、過濾效率、阻力為鈉焰法檢測，測試條件為：比速0.06L／min．cm2,檢測粒經為O．3um。
2、厚度為百分表測厚儀檢測。
3、可根據用戶不同要求制成各種規格指標的過濾材料。
4、片料可加工最大尺寸規格為2200×1500和1900×1200兩種。 |
9.2 適用范圍
1、適用于制作電子、食品、醫療等行業中效、亞高效、高效過濾材料。
2、適用于制作國家一級防塵口罩、醫用口罩、模壓口罩材料。
3、適用于制作車用濾清器料、筒狀濾芯等氣體過濾材料。

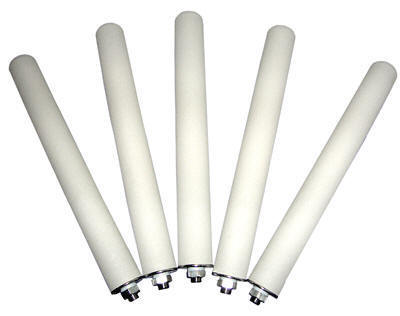

十、PE濾棒
PE、PA濾棒是以優質無毒、無味的聚乙烯為主要原料，與碳纖維經科學配方燒結而成的微孔濾棒。
|
10.1 特征
1、耐強酸、強堿、等各種高溫強腐蝕性化工原料的過濾；
2、用于液體脫碳、重金屬回收；
3、用于液體脫干、回收濾渣；
4、可再生，使用壽命長。
5、外徑：φ31、φ38、φ50、φ65、φ80
6、長度： 250、500、750、1000；
7、安裝形式：
φ65為平壓式、其余為吊裝式兩種；
吊裝式螺紋尺寸：M12、M16、M22、M25、M28 |
  |
|
10.2 主要技術性能指標
|
型號 |
過濾精度 |
工作溫度 |
工作壓力 |
用途 | |
PE |
1-140微米 |
≦80℃ |
≦0.6MPa |
氣、液體過濾 | |
PA |
1-60微米 |
≦120℃ |
≦0.6MPa |
液體脫色、過濾 |
|
10.3
再生法
1、物理方法：由于濾棒機械性能好不會發生破裂所以可采用0.6Mpa的壓縮空氣進行反吹脫渣，反吹同時起著毛細孔的再生作用，但經長時間使用后積累在濾層中的微粒會影響過濾速度，此時須進行化學再生。
2、化學方法：將堵塞的PE、PA濾棒放在濃度為5%-10%的酸液或堿液中浸泡，使得堵塞在過濾層中的微料中和，然后用水反沖或空氣反沖干凈，濾棒過濾效果可100%恢復。
十一、高效砂濾棒
|
砂濾棒產品是采用（蘇州土）有名高嶺土為主要原料采用傳統工藝和現代窯爐燒結而成，其產品特點滲透性好過濾層厚，微孔密度高出液暢、純度高、使用壽命長，砂棒的各項性能均優于國內同類產品：砂棒是生產大輸液肌醇乳酸制酒、飲料、電子行業中阻菌脫炭澄清，介質的理想產品。
檢測：將砂棒浸入水中壓入少量氣體進行氣泡、檢測發生破裂的不可使用。 |
 |
消毒：新潔爾滅，1份加水20份的混合液浸泡、無蓋濾棒可用2%鹽酸浸泡也用蒸氣高
溫消毒使用：當棒體被堵塞時，可用尼龍刷或鋼絲刷擦去表層清洗干凈后即可恢復正常使用，砂棒流速分快速、中速、慢速三種；供用戶自選使用。
|
